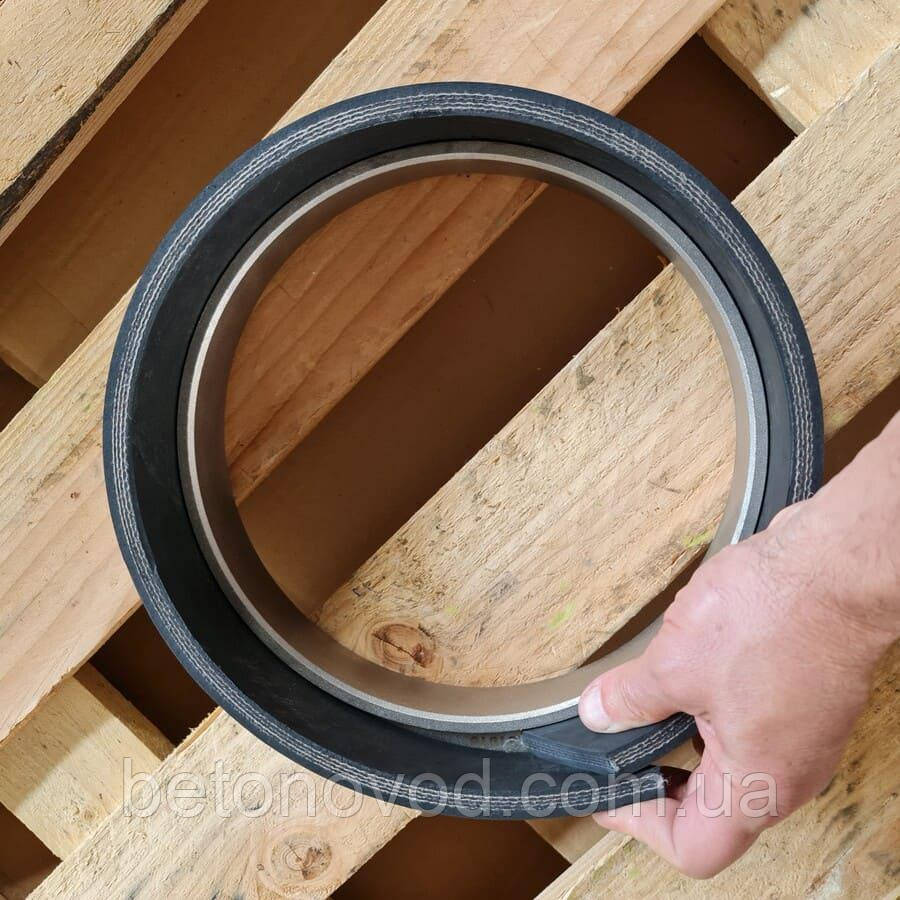

Кільце обрізне і амортизаційне DN220 бетононасосу Schwing (комплект)

Комплект ущільнення для S-шибера Schwing DN220

Складається з обрізного кільця (Schwing 10181916) та ущільнювальної пружини (Schwing 10181917). Це ключові деталі для герметичної та зносостійкої роботи вузла розподілу бетонної суміші. Кільце з карбіду вольфраму забезпечує міцний контакт із плитою, а армоване гумове ущільнення підтримує постійний притиск і гасить вібрації.

Кільце обрізне DN220 Schwing, арт. 10181916
Шиберне (відрізне) кільце для бетононасосів Schwing DN220.

Пружина стискання DN220 Schwing, арт. 10181917
Натискна пружина (пружина тиску) DN220  Schwing 10181917

Комплект ущільнення для бетононасосу Schwing DN220

Артикул: Schwing 10181916 + 10181917

До комплекту входить обрізне кільце DN220 (арт. 10181916) та ущільнювальна пружина стискання (арт. 10181917), що разом формують критичний вузол ущільнення в системі подачі бетонної суміші бетононасосів Schwing. Ці деталі забезпечують герметичну, стабільну та довговічну роботу S-шибера під час перекачування бетону.

🔧 Призначення і роль комплекту

У бетононасосах Schwing S-шибер (S-valve або S-труба) відповідає за перемикання потоку суміші між циліндрами. У місці його притискання до зносостійкої плити (wear plate) виникає максимальне навантаження — абразивне, гідравлічне та механічне. Саме тут встановлюється обрізне кільце DN220, яке виконує функції ущільнення, різання суміші та захисту від зносу.

Щоб кільце залишалось щільно притиснутим до плити навіть у процесі зношування, необхідна пружина стискання DN220, виготовлена з армованої гуми. Вона компенсує знос деталей, зменшує вібрації та амортизує удари під час роботи.

⚙️ Характеристики компонентів

Обрізне кільце Schwing DN220 (10181916)

• Тип: ущільнювально-ріжуче кільце

• Діаметр: DN 220

• Матеріал: карбід вольфраму

• Твердість: HRA > 86

• Міцність: ≥ 2500 Н/мм²

• Ресурс: до 30 000 м³ бетону

• Функції: герметизація, різання, зносостійкість

Пружина стискання Schwing DN220 (10181917)

• Тип: ущільнююче кільце

• Конструкція: гумовий композит з армуванням

• Матеріал: високоміцна гума або поліуретан, армований текстилем/полімером

• Функції: притискання, компенсація зносу, амортизація

⚙️ Як це працює?

Під час роботи бетононасосу S-шибер перемикається між циліндрами, притискаючись до зносостійкої плити. Обрізне кільце приймає на себе тертя та тиск, забезпечуючи герметичність. Пружина стискання, своєю чергою, створює постійний тиск і компенсує будь-яке зношування.
Цей принцип можна порівняти з автомобільною гальмівною системою: обрізне кільце — це колодка, а ущільнювальна пружина — натискна система, яка забезпечує стабільний контакт.

✅ Переваги комплекту

• Надійне ущільнення навіть за високих навантажень

• Висока стійкість до зносу та довгий строк служби

• Простота встановлення та технічного обслуговування

• Забезпечення стабільної роботи S-шибера

• Повна сумісність з насосами Schwing DN220

🛠️ Сервіс і сумісність

Цей комплект — перевірене рішення для технічного обслуговування насосів Schwing. Регулярна заміна ущільнень допомагає уникнути поломок, скоротити витрати на ремонт і підтримувати безперебійну роботу обладнання.

📦 Інші назви комплекту, які ви можете зустріти:

• Кільце обрізне Schwing DN220 (арт. 10181916)

• Шиберне або ріжуче кільце Schwing DN220

• Пружина стискання / натискна пружина DN220 (арт. 10181917)

• Гумове ущільнення Schwing для S-шибера DN220
