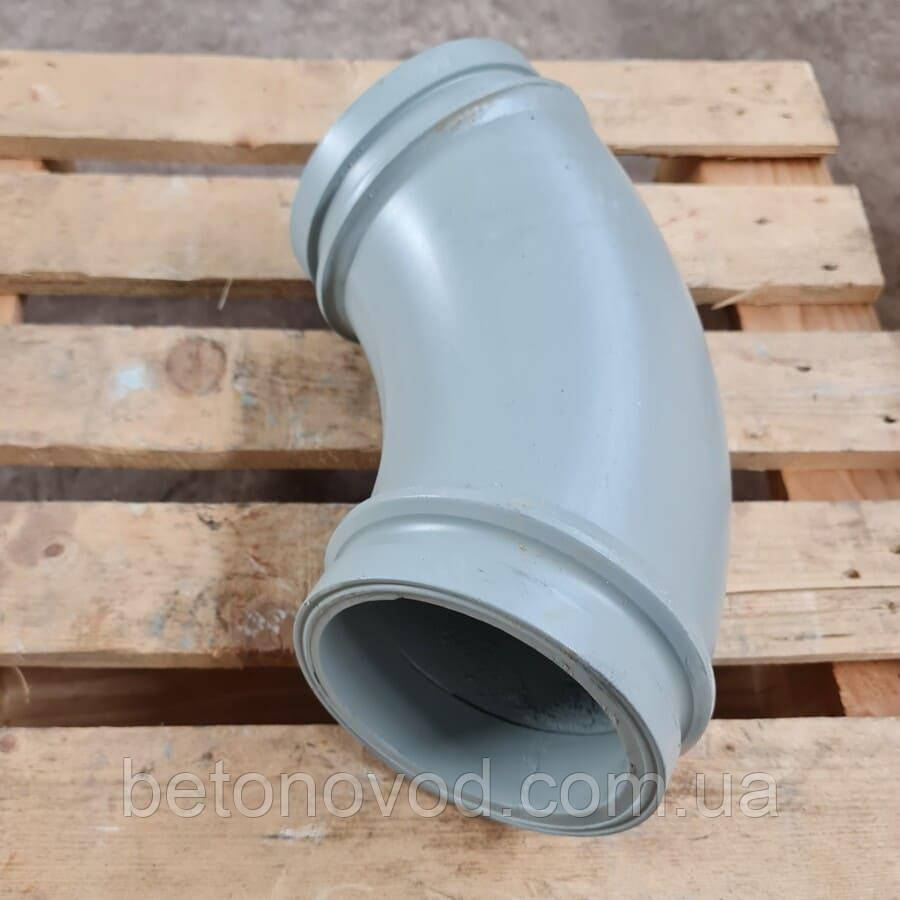

Поворот стріли бетононасосу LLH 125SC55 60G R235 S2002358

Коліно стрілове двостінне DN125 SC 5,5” кут 60⁰ радіус 235 мм

Внутрішній діаметр (DN) – 125 мм
Зовнішній діаметр (OD) – 153 мм
Тип з’єднання – фланці SC 5,5”
Кут вигину – 60°
Радіус – 235 мм

Поворот стріли бетононасосу LLH 125SC55 60G R235 S2002358

Коліно стрілове двостінне DN125 — поворот стріли бетононасосу з підвищеним ресурсом

У сучасному будівництві подача бетонної суміші на висоту чи в важкодоступні зони потребує точного та надійного обладнання. Одним з важливих елементів у системах автобетононасосів є поворот стріли бетононасосу (коліно бетоноводу) — деталь, яка відповідає за зміну траєкторії потоку бетонної суміші в процесі роботи.

Модель LLH 125SC55 60G R235 S2002358 — це приклад якісного технічного рішення для інтенсивної експлуатації в абразивних умовах.

У сфері транспортування бетонної суміші по стрілі автобетононасосу кожен елемент системи має значення. Особливо це стосується такого компонента, як коліно стрілове двостінне, що виконує функцію зміни напрямку подачі бетонної маси. Модель S2002358, відома також як поворот стріли бетононасосу LLH 125SC55 60G R235, є надійним вузлом бетонопроводу, створеним для високонавантажених умов.

Що таке поворот стріли бетононасосу?

Поворот стріли бетононасосу — це спеціалізоване коліно, встановлене на стрілі автобетононасосу. Воно виконує функцію зміни напрямку потоку суміші, забезпечуючи точну заливку у визначену зону бетонування. Це критично важливо під час роботи з опалубками, армованими каркасами чи при подачі суміші на висоту.

Завдяки куту вигину 60° та радіусу 235 мм забезпечується оптимальний розподіл навантажень в бетонопроводі без надмірного тиску або втрат потоку.

Ці характеристики дозволяють виробу витримувати значні навантаження і забезпечують стабільну роботу бетонопровідної системи навіть при агресивній дії абразивного середовища.

Основні технічні параметри

– Внутрішній діаметр (DN): 125 мм
– Зовнішній діаметр (OD): 153 мм
– Тип з’єднання: фланцеве/затискне SC 5,5”
– Кут вигину: 60°
– Радіус: 235 мм
– Товщина стінки: внутрішня – 3,0 мм, зовнішня – 10,0 мм
– Вага нетто: приблизно 13,0 кг
– Повна вага з бетоном (FWC): близько 19,0 кг

Конструктивні особливості

LLH (Long Life Hardened) позначає подовжений ресурс деталі, досягнутий завдяки технології двостінної конструкції. Внутрішня зносостійка вставка виготовлена зі сталі з підвищеною твердістю та піддається термічному загартуванню, що збільшує її зносостійкість у десятки разів порівняно зі звичайними одношаровими трубами. Зовнішній несучий шар виконує роль каркасу та забезпечує механічну міцність елемента.

Її конструкція забезпечує підвищену зносостійкість, надійність та стабільну роботу в умовах абразивного навантаження, характерного для систем подачі бетонів.

Переваги використання

1. Тривалий ресурс експлуатації навіть за інтенсивного навантаження.
2. Оптимальна геометрія (кут 60°, радіус 235 мм) для плавного потоку бетонної суміші.
3. Сумісність із більшістю бетонопроводів DN125 і стандартними SC-муфтами.
4. Швидкий монтаж і заміна завдяки затискному з’єднанню.
5. Захист від гідроударів та мінімізація втрат тиску.
6. Економічна вигода завдяки збільшеному терміну служби та зниженню витрат на обслуговування.

Сфери застосування або де застосовується коліно стрілове двостінне S2002358

– Заливка монолітних плит і колон

– Робота на багатоповерхових об’єктах

– Подача бетонної суміші в арматурні конструкції

– Будівництво промислових і цивільних об’єктів

Поворот стріли бетононасосу LLH 125SC55 60G R235 — це компонент, розроблений з урахуванням складних експлуатаційних умов на сучасному будівництві. Надійний, міцний і сумісний — він забезпечує стабільну роботу бетонопроводу і захищає систему від передчасного зносу. Його геометрія та матеріали розраховані на довгу та стабільну роботу, навіть у найбільш вимогливих умовах будівництва.
