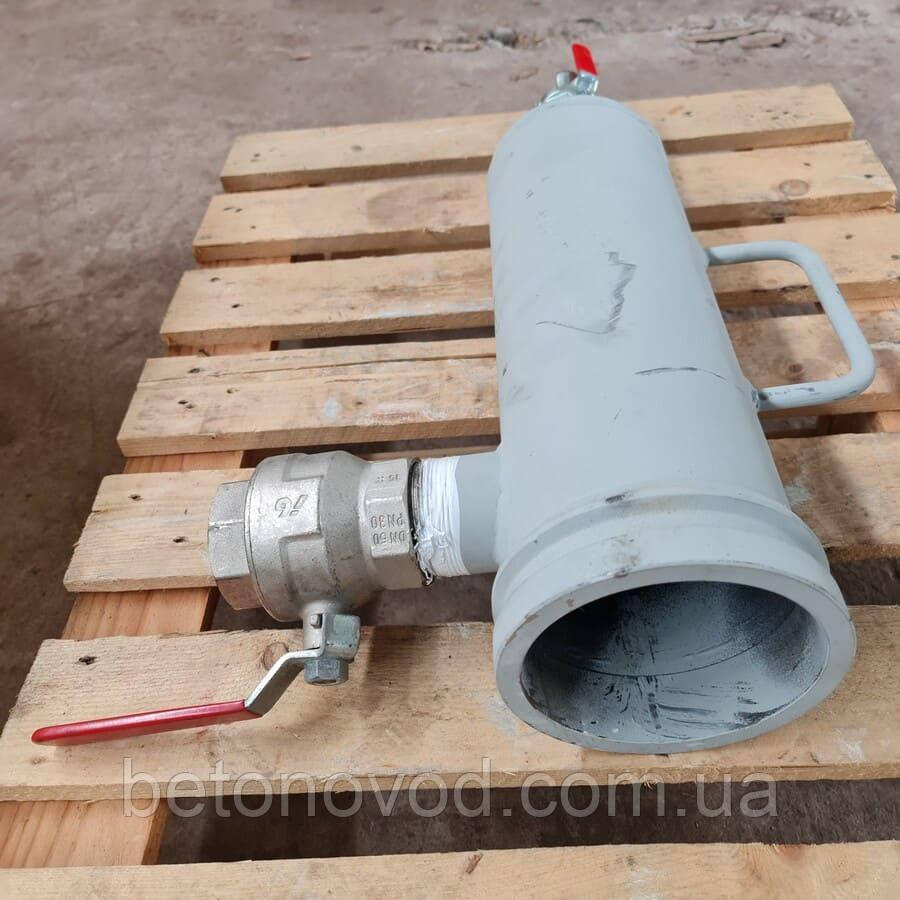

Порт очисний 125SC55 TDL S3005684

Порт (перехідник) для очищення бетоноводу

🔧 Технічні характеристики:

Тип виробу – Порт очисний (ревізійне вікно)
Внутрішній діаметр труби – 125 мм (DN125)
Зовнішній діаметр з’єднання – 5.5″ (приблизно 139,7 мм)
Тип з’єднання – SC55 (Snap Clamp 5.5″)
Конструктивне виконання – TDL (орієнтація або формат виконання)
Робоче середовище – Бетонна суміш, розчин
Застосування – Бетононасоси, бетонопровідні лінії
Матеріал корпусу – Високоміцна зносостійка сталь
Місце встановлення – Обслуговуюча ділянка бетонопроводу

Порт очисний 125SC55 TDL S3005684

Порт очисний (ревізійне вікно) 125SC55 TDL S3005684 — це високоякісний функціональний елемент, призначений для використання в системах подачі бетонної суміші, де передбачена можливість очищення трубопроводу без його повного демонтажу. Деталь є важливою складовою магістралі бетононасоса та використовується як сервісна точка для прочищення бетонопроводу після завершення циклу подачі або в разі закупорки.

Цей порт виконує роль ревізійного отвору, що дозволяє легко отримати доступ до внутрішньої частини бетонної лінії, аби виконати механічне очищення або промивку. Його конструкція розрахована на збереження цілісності трубопроводу, мінімізацію втрат тиску та запобігання протіканню під час роботи.

Основні характеристики:

• Діаметр умовного проходу: 125 мм — відповідає стандарту DN125, поширеному в більшості бетонопровідних систем.
• Тип з’єднання: SC55 — це стандартне з’єднання типу SC із зовнішнім діаметром 5,5 дюймів (приблизно 139,7 мм), сумісне з великою кількістю елементів систем подачі бетону.
• Формат конструкції: TDL — внутрішнє позначення типу компонування або монтажної орієнтації (наприклад, Top Discharge Left), що дозволяє точно підібрати елемент до конкретної схеми прокладки труб.

Функціональне призначення:

Порт очисний виконує кілька ключових завдань у системі подачі бетону:

1. Сприяє технічному обслуговуванню бетонопроводу. Забезпечує швидкий доступ до внутрішньої частини труби без необхідності повного розбирання лінії.
2. Дозволяє видаляти залишки затверділого бетону. Це особливо важливо після тривалого простою або аварійної зупинки насоса.
3. Мінімізує ризик пошкодження труб та арматури. Профілактичне очищення через порт продовжує ресурс трубопроводу.
4. Підвищує безпеку обслуговування. Наявність очисного отвору дозволяє працювати без застосування грубої сили або небезпечного демонтажу.

Застосування:

Цей елемент широко використовується в лініях стаціонарних та автомобільних бетононасосів різного класу. Сумісність з трубами типу SC55 робить його універсальним рішенням для підприємств, які працюють із системами транспортування бетонних сумішей у важких умовах будівництва. Ідеально підходить для магістралей, де важливо забезпечити оперативне обслуговування або швидке розблокування труб.

Також застосовується в спеціалізованих бетонопровідних системах на кар’єрах, тунельних роботах, гідроспорудах та інших об’єктах, де ефективність і надійність подачі бетону мають критичне значення.

Монтаж і експлуатація:

1. Перед початком прочищення вставте кулю або пиж у бетонопровід зі сторони насоса.
2. Закріпіть пристрій на трубі за допомогою хомута SC.
3. Під’єднайте джерело тиску до патрубка кришки (компресор або водопровід).
4. Подайте повітря або воду під тиском для проштовхування кулі по трубопроводу.
5. Після завершення прочистки демонтуйте кришку та витягніть очищувальний елемент.

Переваги:

• Надійне герметичне закриття під час експлуатації
• Швидкий демонтаж/монтаж для обслуговування
• Висока зносостійкість конструкції
• Сумісність з більшістю популярних труб SC55
• Простота інтеграції у вже наявну систему

Порт очисний 125SC55 TDL S3005684 — це незамінний елемент для тих, хто цінує ефективність, безпеку та надійність у щоденній роботі з бетононасосами. Його використання значно полегшує обслуговування бетонопроводу, знижує ризики аварій і сприяє довготривалій роботі системи без зупинок.
