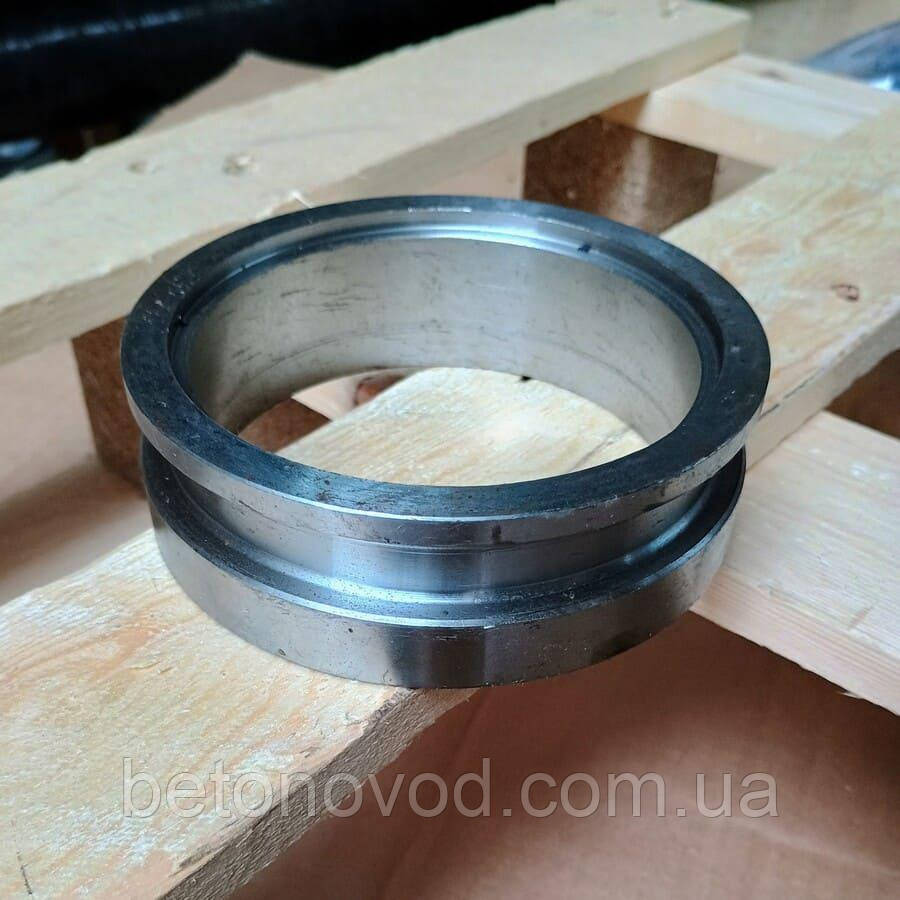

Фланець труби бетонопроводу SK4.5” DN127x102xH40 мм приставний самоцентрований
Тип кріплення – шляхом приварювання на трубу
Стандарт замка – SK4.5”
Габаритні розміри – DN127x102xH40 мм
Матеріал – високоякісна сталь.
Фланець бетоноводу SK4.5'' приставний самоцентрований для труб
Фланець SK4.5” DN127x102xH40 мм для труби бетонопроводу — це високоякісний компонент, що забезпечує надійне і герметичне з’єднання елементів бетонопроводу. Його конструкція розроблена для інтенсивних умов експлуатації, характерних для транспортування бетонних сумішей під високим тиском.
Фланець бетоноводу SK4.5 – технічні характеристики- Стандарт кріплення: SK 4.5” (європейський стандарт).
- Зовнішній діаметр фланця: 127 мм.
- Внутрішній діаметр фланця: 102 мм.
- Висота: 40 мм.
- Матеріал: високоміцна сталь з термообробкою.
- Антикорозійне покриття: не застосовується при виготовленні, можлива покраска після закріплення на трубі.
- Сумісність: зовнішній діаметр труби, на яку фланець бетоноводу SK4.5” наварюється, повинен бути в межах 102-109 мм.
Фланець приставний самоцентрований має низку особливостей, що роблять його ефективним у роботі:
- Самоцентрована система: забезпечує швидке вирівнювання на трубі під час монтажу, що мінімізує ризик розгерметизації при подальшій експлуатації.
- Робоча сумісність: оптимальний внутрішній діаметр дозволяє використовувати фланець із трубами стандартного розміру.
- Посилена конструкція: товщина матеріалу та висота фланця гарантують стійкість до абразивного впливу та механічного зношування.
Кріплення фланця на трубу
Фланець SK4.5” DN127 x 102 x H40 мм встановлюється шляхом наварювання на кінець труби. Процес монтажу включає такі кроки:
- Підготовка поверхонь: перед зварюванням кінець труби та внутрішню частину фланця очищають від бруду, іржі та залишків бетону.
- Розташування: фланець бетоноводу SK4.5” надівається на трубу таким чином, щоб внутрішній діаметр фланця (102 мм) щільно охоплював зовнішню поверхню труби. Допускається встановлення на труби з діаметром у межах 102-109 мм завдяки невеликому допуску.
- Зварювання: фланець SK4.5” DN127 приварюється до труби за допомогою кругового шва, що забезпечує герметичність та надійність з’єднання.
- Контроль якості: після зварювання перевіряється цілісність шва і відсутність тріщин або отворів.
Призначення та застосування
Цей фланець бетоноводу SK4.5” використовується як з’єднувальний елемент у бетонопроводах стаціонарних і пересувних бетононасосів. Він забезпечує герметичне з’єднання, що витримує високий тиск та інтенсивне абразивне навантаження. Застосовується:
- у системах горизонтального та вертикального транспортування бетону;
- на будівельних майданчиках із підвищеними вимогами до продуктивності обладнання;
- для з’єднання різних секцій труб у магістральних бетонопроводах.
Переваги використання
- Простота монтажу: самоцентрована конструкція скорочує час встановлення та виключає потребу у складному налаштуванні.
- Довговічність: високоміцна сталь і антикорозійне покриття забезпечують тривалий термін служби навіть за умов агресивного середовища.
- Міцність: фланець SK4.5” DN127 здатний витримувати значні механічні навантаження та високий тиск.
- Універсальність: сумісність із більшістю стандартних труб.
- Герметичність: зварне кріплення забезпечує повну відсутність протікань та утримання тиску в бетонопроводі.
Рекомендації щодо експлуатації
Щоб забезпечити надійність і довговічність фланця, слід дотримуватися таких рекомендацій:
- Проводити регулярний огляд зварних швів та перевіряти стан фланця на наявність тріщин чи деформацій.
- Здійснювати очищення від залишків бетону після кожного використання.
- Захищати фланець SK4.5” DN127 від впливу надмірної вологи під час зберігання.
Висновок
Фланець труби бетонопроводу SK4.5” DN127x102xH40 мм приставний самоцентрований є ключовим елементом для створення надійних і герметичних з’єднань у системах бетонопроводу. Його міцність, зносостійкість і простота монтажу роблять цей продукт оптимальним вибором для професійного використання в умовах інтенсивних навантажень. Завдяки своїм характеристикам фланець бетоноводу SK4.5” значно підвищує ефективність роботи бетонопровідних систем і мінімізує ризик аварійних ситуацій.
Основні | |
---|---|
Тип приєднання | Під приварення |
Робочий тиск | 85 бар |
- Ціна: від 306 ₴
