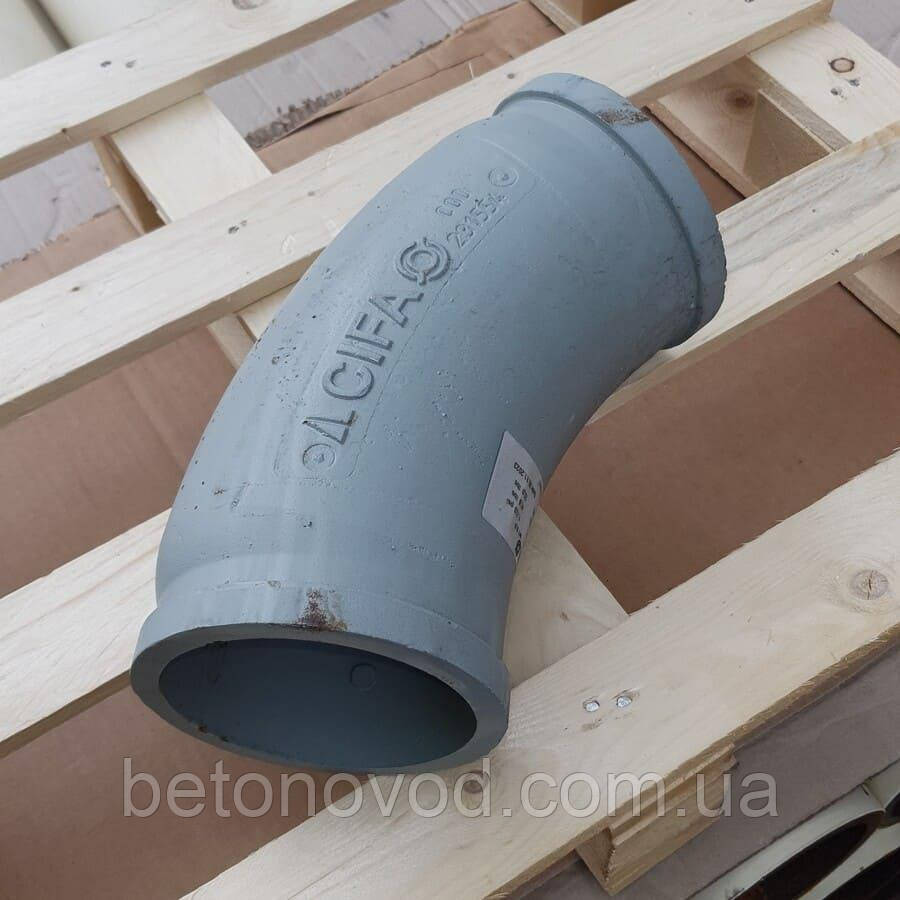

Поворотний кут бетоноводу CIFA DN125 S000231554

Поворотне коліно бетонопровода CIFA DN125 42G R315

Поворот бетоноводу ЧІФА S000231554
Внутрішній діаметр – 125 мм
Тип з’єднання – SC
Розмір фланців – 5.5″ (146 мм)
Кут повороту – 42⁰
Радіус – 315 мм
Максимальний тиск – 130 Бар
Робочий тиск – 85 Бар
Вага NET – 10,0 кг
Вага коліна з бетоном FWC (Full with concrete) – 19,0 кг
Країна виробництва – Італія



Поворотний кут бетоноводу CIFA S000231554

Поворотний кут бетоноводу є ключовим компонентом для забезпечення ефективного транспортування бетону на будівельних майданчиках. Поворотне коліно бетонопровода CIFA S000231554 відрізняється високою якістю і довговічністю, що робить його ідеальним вибором для будівельних компаній, які займаються заливкою бетону.

Цей продукт виготовлений з зносостійкої сталі MN (марганцевий сплав), яка забезпечує надзвичайну міцність та стійкість до зношування. Марганцевий сплав відомий своєю здатністю витримувати високі навантаження і тривалим терміном служби, що робить цей поворотний кут бетоноводу ідеальним для інтенсивного використання в будівельній галузі.

Технічні характеристики поворотного коліна бетоноводу CIFA S000231554

Однією з ключових особливостей цього поворотного коліна є його внутрішній діаметр 125 мм, який дозволяє легко транспортувати великі обсяги бетону. Тип з’єднання SC забезпечує надійність і легкість монтажу, що є важливим для швидкого та ефективного встановлення на будівельному майданчику.

Поворотний кут бетоноводу CIFA DN125 42G R315 S000231554 має товщину стінки, що забезпечує додаткову міцність і здатність витримувати високий тиск. Радіус повороту 315 мм робить цей продукт універсальним для використання в різних умовах, забезпечуючи плавний і безперебійний потік бетону навіть у складних конфігураціях трубопроводу.

Максимальний тиск, який може витримати це поворотне коліно, становить 130 Бар, що гарантує його надійність навіть у найвимогливіших умовах експлуатації. Робочий тиск 85 Бар забезпечує стабільну роботу без ризику пошкодження або збоїв. Вага нетто цього продукту становить 10,0 кг, що робить його досить легким для маніпуляцій під час монтажу, але достатньо міцним для витримування високих навантажень. Вага коліна з бетоном (FWC) становить 19,0 кг, що необхідно для врахування додаткових навантажень під час експлуатації.

Цей продукт виробляється в Італії, що свідчить про високу якість та відповідність європейським стандартам. Італійські виробники відомі своєю увагою до деталей та використанням передових технологій у виробництві будівельного обладнання.

Поворотний кут бетоноводу CIFA DN125 42G R315 – сфери застосування

Поворотний кут бетоноводу ЧІФА S000231554 ідеально підходить для будівельних компаній, що займаються заливкою бетону, оскільки забезпечує надійність та ефективність робіт. Його висока якість, міцність і здатність витримувати високий тиск роблять цей продукт незамінним у будівельній галузі. Вибираючи це поворотне коліно, ви забезпечуєте надійну і довговічну роботу вашого бетонопроводу, що сприяє успішному завершенню будівельних проектів.

Бетоноводи та їх конструктивні елементи

Бетоноводи — це системи труб і з’єднань, що використовуються для транспортування бетонної суміші від місця її приготування або доставки до місця укладання. Вони є невід’ємною частиною сучасних будівельних процесів, особливо при великих обсягах робіт або в важкодоступних місцях.

Основні компоненти бетоноводу

Труби

Матеріали: Труби для бетоноводу зазвичай виготовляють з високоміцної сталі або спеціальних полімерів, які здатні витримувати високий тиск і абразивну дію бетонної суміші.

Діаметр: Труби можуть мати різний діаметр, зазвичай від 100 до 200 мм, в залежності від потреб будівельного проекту і характеристик обладнання.

Довжина: Стандартні секції труб можуть мати різну довжину, зазвичай від 1 до 3 метрів, що дозволяє легко налаштовувати довжину бетоноводу відповідно до конкретних потреб.

З’єднувальні елементи

Замки (хомути): Металеві хомути або інші типи замків використовуються для з’єднання окремих секцій труб. Вони забезпечують надійну фіксацію і герметичність.

Гумові ущільнювальні манжети: Ці манжети, як було описано раніше, забезпечують герметичність з’єднань між трубами, запобігаючи витіканню бетонної суміші.

Коліна і трійники: Використовуються для змінення напрямку потоку бетону або для розгалуження трубопроводу на декілька напрямків. Їхні кути можуть варіюватися до 90°. Поворотний кут бетоноводу CIFA DN125 S000231554 відноситься до цього класу з’єднань.

Редукційні фітинги або розгінні труби: Ці елементи використовуються для з’єднання труб різного діаметру, дозволяючи змінювати діаметр бетоноводу для різних задач. Також вони дозволяють збільшувати або зменшувати тиск в системі бетоноводу.

Шланги

Гнучкі шланги: Виготовлені з армованого гумового або полімерного матеріалу. Вони забезпечують більшу маневровість і використовуються, зазвичай, в кінцевих секціях бетоноводу для зручності укладання бетону.

Вони можуть бути використані для зниження ваги та полегшення роботи на будівельному майданчику.

Клапани та контролери потоку

Затворні клапани: Використовуються для контролю потоку бетонної суміші. Вони можуть бути встановлені на різних секціях системи для управління або повного перекриття потоку.

Регулятори тиску: Допомагають підтримувати потрібний тиск у системі, що особливо важливо при транспортуванні бетону на великі відстані або в вертикальному напрямку.

Проміжні підтримуючі елементи

Опори і фіксатори: Використовуються для підтримки і фіксації труб, особливо в місцях зміни напрямку або на великих відстанях, щоб запобігти їхньому прогинанню або зсуву.

Платформи і стійки: Можуть бути встановлені на місцях, де труби повинні бути підняті на певну висоту або пройти через перепони.

Типи бетоноводів

Стаціонарні бетоноводи:

– Встановлюються постійно на будівельних майданчиках або в заводських умовах.

– Використовуються для тривалих будівельних проектів або при постійній потребі транспортування бетону на одному місці.

Мобільні бетоноводи:

– Можуть бути швидко зібрані і розібрані для використання на різних будівельних майданчиках.

– Зазвичай використовуються в поєднанні з мобільними бетононасосами.

Навісні бетоноводи:

– Прикріплюються до зовнішніх стін будівель або інших конструкцій.

– Використовуються для подачі бетону на великі висоти, наприклад, під час будівництва висотних будівель.

Стріли автобетононасосів:

– Максимально автономні та мобільні пристрої для подачі, а часто й доставки бетону – автомобільні бетононасоси. Стріли таких агрегатів являють собою готові до застосування та високомобільні бетоноводи. Поворотний кут бетоноводу вже розміщено між елементами стріли. Такі стріли дають можливість подавати бетон на значні відстані та висоти.

Принцип роботи бетоноводу

Транспортування бетону:

– Бетонна суміш подається через труби за допомогою насосу, який створює необхідний тиск для переміщення матеріалу.

– Бетон рухається по трубах під тиском і досягає місця укладання без значних втрат.

Управління потоком:

– Затворні клапани і регулятори тиску дозволяють оператору контролювати швидкість і об’єм подачі бетону, що є важливим для точного укладання суміші.

Гнучкість і адаптивність:

– Система з’єднань, шлангів і фітингів, поворотний кут бетоноводу дозволяють легко змінювати конфігурацію бетоноводу, адаптуючи його до потреб будівельного процесу.

Догляд і обслуговування бетоноводу

Регулярне очищення:

– Після кожного використання бетоновод слід ретельно промивати водою або спеціальними засобами для видалення залишків бетону, щоб уникнути їхнього затвердіння і засмічення системи. Для цього застосовують спеціальні промивні кулі або м’ячі з пористого матеріалу різного ступеню щільності.

Огляд і ремонт:

– Всі компоненти системи, включаючи труби, фітинги(поворотний кут бетоноводу) і ущільнюючі манжети замків бетоноводу, повинні регулярно перевірятися на наявність пошкоджень або зносу.

– Заміну пошкоджених або зношених деталей слід проводити своєчасно, щоб уникнути аварійних ситуацій.

Змащування:

– Деякі компоненти системи можуть вимагати періодичного змащування для зменшення зносу і забезпечення гладкої роботи. Наприклад, пропоновані нами поворотні замки бетоноводу оснащені спеціальними отворами для внесення змащувальних рідин.

Поворотний кут бетоноводу в системах подачі бетону

Бетоноводи є ключовими елементами сучасного будівельного процесу, забезпечуючи ефективну і безпечну подачу бетону. Вони складаються з різних компонентів, які працюють разом, щоб забезпечити надійність і продуктивність. Поворотний кут бетоноводу – важливий елемент таких систем.

Правильне використання та регулярне обслуговування бетоноводів є критичними для успішного завершення будівельних проектів.

Пропозиції від компанії “АТЕХНО”

Компанія “АТЕХНО” – є надійним та відповідальним постачальником техніки та запчастин до бетоноподаючої техніки, в тому числі з’єднувальних елементів для бетонопроводів. Наш асортимент включає труби бетоновода, поворотний кут бетоноводу, фланці, шланги та замки для з’єднання елементів бетоноводу. Завдяки імпорту продукції відомих виробників наша компанія “АТЕХНО” постачає тільки високоякісне обладнання. Наші клієнти можуть бути впевнені в ефективності та надійності свого будівельного бетоноподаючого обладнання.
