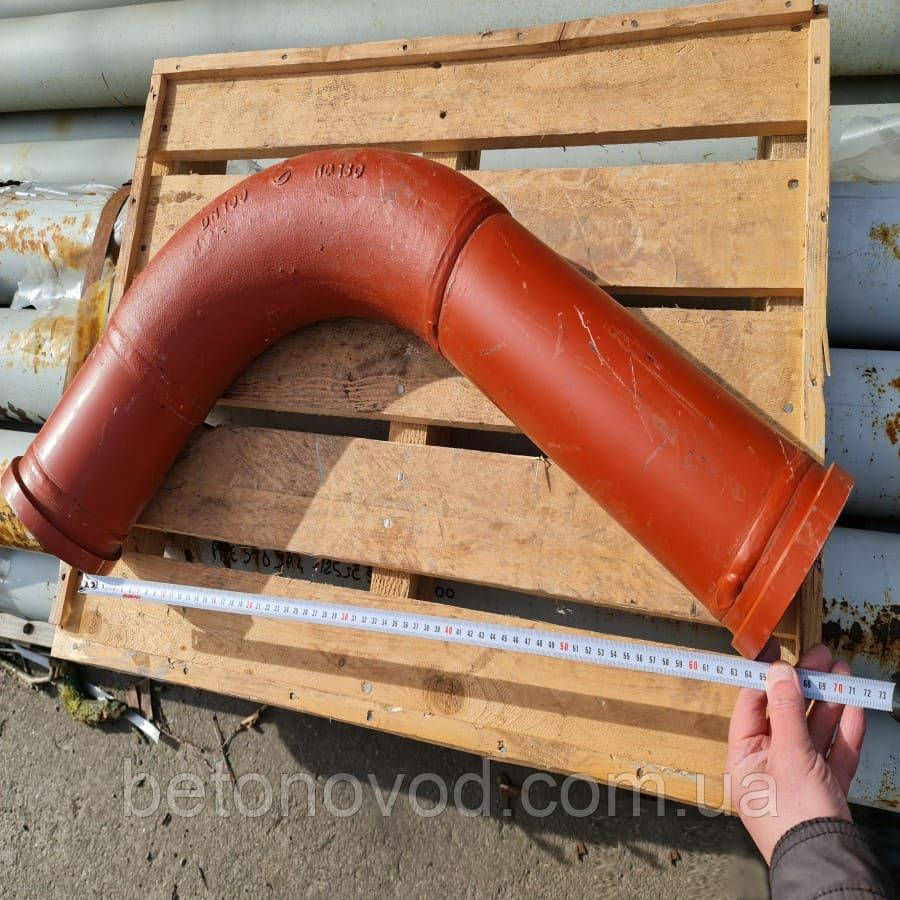

Коліно башти бетононасоса Cifa 100SC45

Коліно вихідне башти бетононасоса Чіфа 100SC45, арт. 241829, 4.5″ з подовженнями

Вигин бетоноводу для автобетононасосів CIFA та стаціонарних розподільчих систем
Труба з литим коліном
Внутрішній діаметр – 100 мм
Товщина стінки – 7 мм
Фланці – 4.5″
Кут повороту – 90⁰
Діагональ – 640 мм



Коліно башти бетононасоса Чіфа вихідне з подовженнями

Поворотне коліно башти бетононасоса або бетонорозподільчої стріли бетоноводу встановлюється на автобетононасоси або стаціонарні розподільчі системи бетону. Є важливим елементом бетонопровода та дозволяє змінювати напрямок (кут) руху бетонної суміші під час її подачі на місце заливки. Зміна напрямку прокачки бетону критично важлива для маневрування по складних ділянках будівельного майданчику в процесі заливки бетону або для досягнення важкодоступних місць бетонних робіт.

Коліно башти бетононасоса (поворотний кут / відвід / поворот бетоноподаючої магістралі) – елемент трубопроводу, призначений для зміни напрямку подачі бетону. Оснащено фланцями, що дозволяють закріплювати елементи бетонопроводу стандартними з’єднувальними замками.

Поворотне коліно башти бетононасоса – загальний опис

Поворотне коліно башти бетононасоса функціонально призначене для зміни напрямку потоку бетону на кут 90 градусів. Виготовляється з міцної зносостійкої сталі, щоб витримувати високий тиск, що створює бетононасосний агрегат. Зносостійка сталь також дозволяє протистояти потужному абразивному впливу бетонної суміші.
Розміри поворотного елементу бетоноводу повинні співпадати з розмірами труб, які він з’єднує. Відповідність внутрішнього діаметру та діаметру за фланцем треба суворо витримувати. Пропонований вигин має внутрішній діаметр 100 мм.
Поворотне коліно башти бетононасоса (бетонорозподільчої стріли) зазвичай встановлюють між елементами бетонопроводу на стрілах автобетононасосів або стаціонарних баштах системи подачі бетону. Кріплення відбувається за допомогою спеціальних швидкоз’ємних хомутів, що охоплюють та надійно утримують фланцеві з’єднання.

Переваги застосування поворотних колін башти бетононасоса

– Забезпечення більшої гнучкості та маневреності під час роботи з бетоном;
– Можливість подавати бетон у важкодоступні місця;
– Зменшення потреби в переміщенні бетононасоса, особливо це стосується стаціонарних бетоноподаючих станцій.

Недоліки використання поворотних колін бетоноводу

– Створення додаткового опору потоку бетону, що може трохи знизити тиск та відповідно швидкість подачі;
– Збільшення складності системи бетоновода;
– Збільшення вартості робіт з укладання бетону.

Бетонопроводи – швидкість та ефективність

Бетонопроводи є ключовим елементом у сучасному будівництві, оскільки вони дозволяють швидко та ефективно переміщати бетонну суміш з одного місця на інше. Це особливо важливо в умовах висотного будівництва, де необхідно подавати бетон на значні висоти. Не менш важливу функцію виконують бетоноводи у випадку інтенсивних будівельних робіт де треба укладати значні обсяги бетону за короткий проміжок часу. Бетонопроводи забезпечують не тільки швидкість, але й безпеку процесу, мінімізуючи ризики, пов’язані з ручним транспортуванням бетону.
Технологічні переваги бетонолітних магістралей наступні:
– Ефективність: Бетонопроводи дозволяють зменшити кількість витраченого часу на транспортування бетону, що підвищує загальну продуктивність будівельного процесу.
– Точність: Завдяки точному контролю за виливом бетону, бетонопроводи забезпечують високу якість бетонних робіт, зменшуючи вірогідність дефектів.
– Безпека: Використання бетонопроводів знижує ризик травматизму на будівельному майданчику, оскільки вони виключають необхідність ручного переміщення важких бетонних сумішей.
Економічні переваги:
– Зменшення витрат: Автоматизація процесу транспортування бетону за допомогою бетонопроводів дозволяє знизити витрати на працю.
– Оптимізація ресурсів: Бетонопроводи допомагають точно розподіляти бетонну суміш, зменшуючи відходи та оптимізуючи використання матеріалів.
Екологічні переваги:
– Зменшення впливу на довкілля: Мінімізація відходів та ефективне використання матеріалів сприяє зниженню негативного впливу на довкілля.

Враховуючи ці переваги, бетонопровод та його складані елементи – труба та поворотне коліно башти бетононасоса – є незамінним інструментом у будівельній індустрії, що дозволяє досягати високих стандартів якості, безпеки та ефективності.

Різновиди бетоноводів

Існує кілька видів бетоноводів за типом елементів, що їх складають. Це металеві труби або гумові шланги. Металеві бетоноводи виготовлені з матеріалів, що стійкі до корозії, і складаються з з’єднаних між собою секцій. Гумові шланги, зазвичай менші стійкі за металеві, але надають більшу гнучкість у використанні та зручність при транспортуванні до місця заливки. Поворотне коліно башти бетононасоса при використанні гумових бетоноподаючих шлангів не застосовується.
Вибір між металевими трубами та гумовими шлангами для бетонопроводів залежить від конкретних потреб та умов будівельного проекту.
Металеві бетонопроводи виготовлені з високоміцних сталей, які покриті антикорозійними матеріалами для забезпечення довговічності. Складаються з окремих секцій, які можуть бути з’єднані для досягнення необхідної довжини. Їх відрізняє висока міцність та довговічність; підходять для транспортування бетону на великі відстані та висоти. З недоліків можна назвати їх велику вагу та меншу гнучкість у порівнянні з гумовими шлангами; вимагають більше часу та зусиль для монтажу.
Гумові шланги виготовлені з багатошарового армованого гнучкого гумового матеріалу, який може витримувати тиск бетонної суміші. Вони легкі та гнучкі, що дозволяє легко маневрувати ними на будівельному майданчику. Забезпечують легкість у використанні та транспортуванні; ідеальні для заливки бетону в складних або обмежених просторах. Недоліком є менша міцність порівняно з металевими трубами; можуть бути схильні до пошкоджень при регулярному використанні.
Поворотне коліно башти бетононасоса у металевих бетонопроводах використовується для зміни напрямку потоку бетону. У гумових шлангах поворотне коліно бетонорозподільчої стріли, як правило, не потрібне через їх гнучкість, але може бути використане для специфічних завдань.
Обираючи між цими двома типами, важливо враховувати специфіку проекту, включаючи відстань та висоту транспортування бетону, а також доступність та обмеження простору на будівельному майданчику. Металеві бетонопроводи краще підходять для великих та висотних конструкцій, тоді як гумові шланги є оптимальним вибором для менших проектів або робіт у важкодоступних місцях.

Елементи бетоновода та їх функції

Елементи бетоновода включають різноманітні компоненти, такі як труби або шланги, коліна, фланці, замки та ущільнювачі. Кожен з цих елементів відіграє важливу роль у забезпеченні безперешкодного руху бетону, уникненню витоків під час транспортування, що зберігає фізичні властивості бетонної суміші.

Поворотне коліно башти бетононасоса або коліна бетоновода використовуються для зміни напрямку транспортування бетону. Вони доступні в різних діаметрах та кутах повороту, що дозволяє адаптувати систему до конкретних вимог будівельного процесу на будь-якому будівельному майданчику.

Фланці та замки бетоновода є ключовими елементами для з’єднання складових бетонопроводу та забезпечення їх стійкості під час транспортування по ним бетону. Болтові, клинові та риштувальні замки гарантують надійність кріплення їх між собою.

Кільцеві ущільнення бетоноводу ( ущільнюючі манжети для бетоноводів гумові ) виготовлені із гуми та використовуються для герметизації з’єднань між секціями труб. Це запобігає витокам бетону, забезпечуючи його безперервний рух.

Пропозиції від компанії “АТЕХНО”

Компанія “АТЕХНО” – є надійним постачальником з’єднувальних елементів для бетоноводів. Наш асортимент включає труби бетоновода, коліна, фланці, шланги та замки для з’єднання елементів бетоноводу. Поворотне коліно башти бетононасоса також серед пропонованих товарів. Завдяки імпорту від відомих виробників наша компанія “АТЕХНО” постачає тільки високоякісне обладнання. Наші клієнти можуть бути впевнені в ефективності та надійності своїх будівельних проектів.
