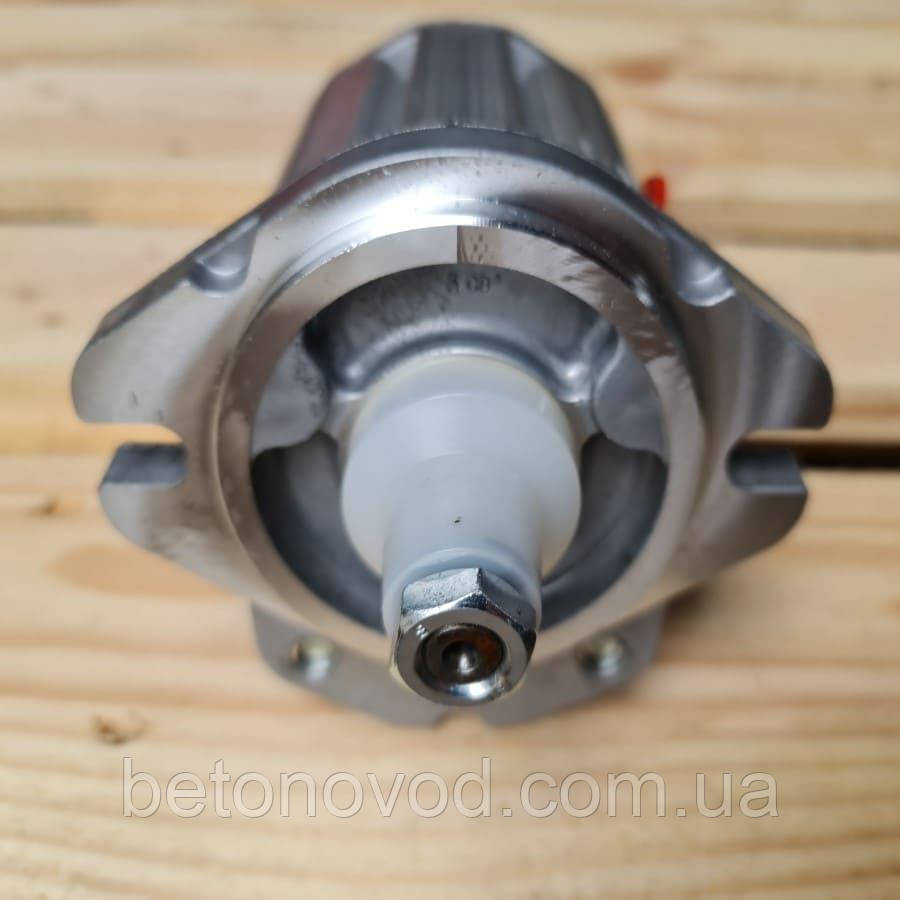

Гідромотор бетононасоса

Гідромотор для бетононасоса

Наше підприємство може поставити практично будь-який гідромотор, яким оснащуються бетононасоси. Якщо Ви потребуєте якусь конкретну гідропомпу, то надайте:

• фото гідромотора,
• фото маркування гідронасоса.

Двонаправлений гідромотор бетононасоса

Гідромотори для бетононасоса виробляються різних типорозмірів та характеристик у трьох групах.

Дуже хороший відносний показник потужність/вага і потужність/розмір дозволяють мати широкий діапазон об’ємів перекачування в межах кожної групи (від 2,8 до 87 куб. см/оберт). Гідромотори бетононасосів мають широкий спектр допустимих швидкостей, відмінну функціональність при їх використанні з сильно засміченими рідинами та обмеженим відведенням. Це надає моторам серії ALM дуже хороші характеристики запуску з або без навантаження.

Відведення завжди зовнішнє і здійснюється через різьбовий порт на кришці.

Доступні різні фланці, вали, вхідні та тискові порти.

Однонаправлений мотор

Ці мотори не мають зовнішнього відведення і можуть використовуватися з контртиском не більше 6 бар; їх можна використовувати як в лівому (ALM…S), так і в правому (ALM…D) конфігурації. Доступні об’єми переміщення для групи ALM1 становлять від 1,4 до 13,8 куб. см/оберт, для групи ALM2 – від 4,5 до 35,2 куб. см/оберт, тоді як для групи ALM3 – від 20 до 87 куб. см/оберт. У випадку застосування, де контртиск вищий за 6 бар, наш відділ продажів готовий запропонувати вам найбільш підходяще рішення.

Гідромотор бетононасоса – використання в екстремальних умовах

Для використання в спеціальних(екстремальних) умовах також доступні наступні версії:

“V” Версія придатна для робочого середовища при високих температурах.

Діапазон від -10°С до +120°С. У діапазоні від -10°С до +80°С допускаються максимальні тиски, як вказано в таблиці продукту; крім того, необхідно уникати перевищення PC.

“VV” Версія придатна для робочого середовища при високих температурах.

Діапазон від -10°С до +150°С з максимальним тиском 20 бар.

“ST” Версія придатна для робочого середовища при високих або низьких температурах.

Діапазон від -40°С до +120°С. У діапазоні від -10°С до +80°С допускаються максимальні тиски, як вказано в таблиці продукту; нижче і крім того, необхідно уникати перевищення PC.

“H” Версія придатна для робочого середовища при низьких температурах.

Діапазон від -40°С до +80°С. У діапазоні від -10°С до +80°С допускаються максимальні тиски, як вказано в таблиці продукту; нижче цього значення, крім того, необхідно уникати перевищення PC.

Вищезазначені описи повинні бути вказані в розділі SEAL (герметичність або ущільнення).

Зауваження щодо використання

Будь ласка, строго дотримуйтесь вказаних в цьому каталозі вказівок зі складання та використання для досягнення максимальної ефективності та подовшення терміну служби гідромотору бетононасосу серії ALM.

Важливо звернути увагу на деякі загальні моменти стосовно гідравлічної системи, в якій буде встановлено мотор. Спеціальна увага повинна бути приділена проектуванню та монтажу гідравлічної системи, зокрема входам, виходам, трубам для відводу і виводу, а також розташуванню елементів системи (клапани, фільтри, резервуари, теплообмінники та акумулятори).

Необхідно використовувати відповідні засоби безпеки та надійні інструменти для уникнення турбулентності рідини і запобігання потраплянню повітря, води чи чужорідних тіл у систему. Це має дуже велике значення.

Також надзвичайно важливо оснастити гідравлічну систему відповідним фільтруючим пристроєм.

Примітки з монтажу

Перед тим як запустити систему в постійну роботу, ми рекомендуємо вжити деяких простих заходів обережності:

– Для однонапрямкових моторів перевірте напрямок обертання, щоб впевнитися у відповідності сторони вхідної частини.

– Переконайтеся в правильному вирівнюванні валу мотора та приймача: важливо, щоб підключення не створювало аксіальні або радіальні навантаження.

– Захистіть ущільнення валу приводу під час використання мотора. Перевірте, чи контактна площа між кільцем ущільнення та валом чиста: пил може призвести до швидкого зносу та витоку.

– Очистіть бруд, стружки та інші чужорідні предмети від фланців, які з’єднують вхідні та вихідні отвори.

– Завжди позиціонуйте вхід насоса і кінці труб нижче рівня рідини і якомога далі один від одного.

– Під час запуску від’єднайте дренаж насоса подачі для виведення повітря з системи.

– Під час першого запуску встановіть тиск в обмежувальні клапани на мінімальне можливе значення.

– Уникайте роботи мотора при швидкості нижче мінімально допустимої за конкретним показником тиску.

– Не запускайте систему під навантаженням при низьких температурах або після тривалих перерв.

– Запустіть систему протягом кількох хвилин, активуйте всі компоненти та вивід повітря з системи для перевірки правильного заповнення.

– Перевірте рівень рідини в резервуарі після завантаження всіх компонентів.

– Нарешті, поступово збільшуйте тиск, постійно контролюйте температуру рідини та рухливих частин, перевіряйте швидкість обертання до досягнення встановлених робочих значень, які повинні знаходитися в межах, зазначених в інструкції до кожної конкретної моделі гідромотору.

Привід

Зв’язок між мотором та пристроєм користувача повинен бути здійснений через з’єднання (еластичне, втулка, Oldham), яке під час обертання не передаватиме радіальні та/або аксіальні механічні імпульси на вал мотора. У протилежному випадку може відбутися дуже швидкий занепад продуктивності через знос внутрішніх компонентів. Таким чином, з’єднання повинно бути здатним поглинути випадки навіть мінімальних помилок коаксіальності між валом мотора та валом приймача. До з’єднань, таких як втулка та Oldham, повинен допускатися достатній аксіальний люфт. Використовуючи ці типи з’єднань, повинне бути забезпечене достатнє демпфування механічних імпульсів між валом та самими з’єднаннями для уникнення їх швидкого зносу. Також повинна бути забезпечена постійна змащуваність спеціальними засобами або змащувальними матеріалами. У випадку аксіальних та/або радіальних навантажень на вал мотора рекомендується використання опції T (доступна для деяких моделей ALM2). Для отримання додаткових відомостей рекомендується звертатися до нашого Відділу продажів.

Двонапрямкові мотори ALM

Гідравлічні мотори та насоси представляють собою дві машини із симетричною функцією в сенсі гідростатичної передачі енергії: мотори забезпечують перетворення гідравлічної енергії в механічну, а насоси забезпечують зворотне.

Насоси та мотори мають схожу функціональність, конструкцію та розміри. Мотор приводиться потоком рідини та передає рух і крутний момент користувачу, до якого він підключений. Стиснута рідина діє проти зубчастих коліс, генеруючи периферійну силу, еквівалентну крутному моменту на валу мотора.

Важливою характеристикою гідравлічних моторів є здатність розвивати великий крутний момент (початковий крутний момент), навіть коли вони стоять; цей крутний момент здатний подолати опір і викликати рух системи. Гідравлічні мотори, як правило, класифікуються відповідно до об’ємів переміщення робочої рідини та крутного моменту. Об’єм переміщення – це теоретична кількість рідини, яка дозволяє валу мотора обертатися на повний оборот; крутний момент залежить від об’єму переміщення, різниці тиску та механічної ефективності, і він представляє собою зусилля, яке забезпечує вал мотора.

Загалом елементи, що визначають гідравлічний мотор, – це швидкість та крутний момент, що розвивається гідромотором. Крутний момент залежить від об’єму переміщення робочої рідини (з приблизною різницею тиску), тоді як діапазон швидкостей пов’язаний із конструкцією самого мотора.

Гідромотор бетононасоса – механізм роботи

Двонапрямні гідромотори працюють наступним чином: тиск, що приводить в рух вал гідравлічного мотору, як правило, надходить від насоса або мотора, який встановлений в серії з ним; на кожний оберт вала певний об’єм напівтиснутої рідини передається від входу подачі до виходу, і це генерує периферійну силу або крутний момент на валу. Тиск, що виникає на виході, залежить від опору, який зустрічає рідина.

Те ж саме може відбуватися при зміні напрямку подачі та виходу, що дозволяє змінювати обертання валу.

У таблицях, що показують зміну об’ємів переміщення відносно швидкості та тиску, видно, що не вся рідина теоретично доступна передається від подачі до виходу через внутрішні витоки; ці витоки можуть бути зменшені за допомогою аксіальної компенсації тисків (як описано в вступі), але їх не можна зводити до нуля. Ці витоки зростають із тиском у системі, але вони обмежені: витоки потім потрапляють в систему відведення, яка може досягати максимального тиску 6 бар; витік зазвичай з’єднується з резервуаром. Якщо відомий потік подачі та швидкість, визначити об’єм переміщення робочої рідини і вибрати модель гідромотора відносно просто.

На сайті виробника Ви обов’язково знайдете таблиці, що показують зв’язок між потужністю в залежності від швидкості та тиску. Ці таблиці можуть бути використані для простого вибору продукту найбільш відповідного для конкретного застосування.

Придбати гідромотор бетононасоса

Ви маєте можливість замовити та придбати практично будь-яку модель гідромотора від будь-якого виробника. Достатньо зателефонувати за вказаними на сайті телефонами та зробити замовлення. Обов’язковою умовою прийняття замовлення в роботу є надання фотографії гідромотора та маркування гідронасоса. Ціна, умови та строки постачання будуть надані по можливості в мінімальні терміни.
