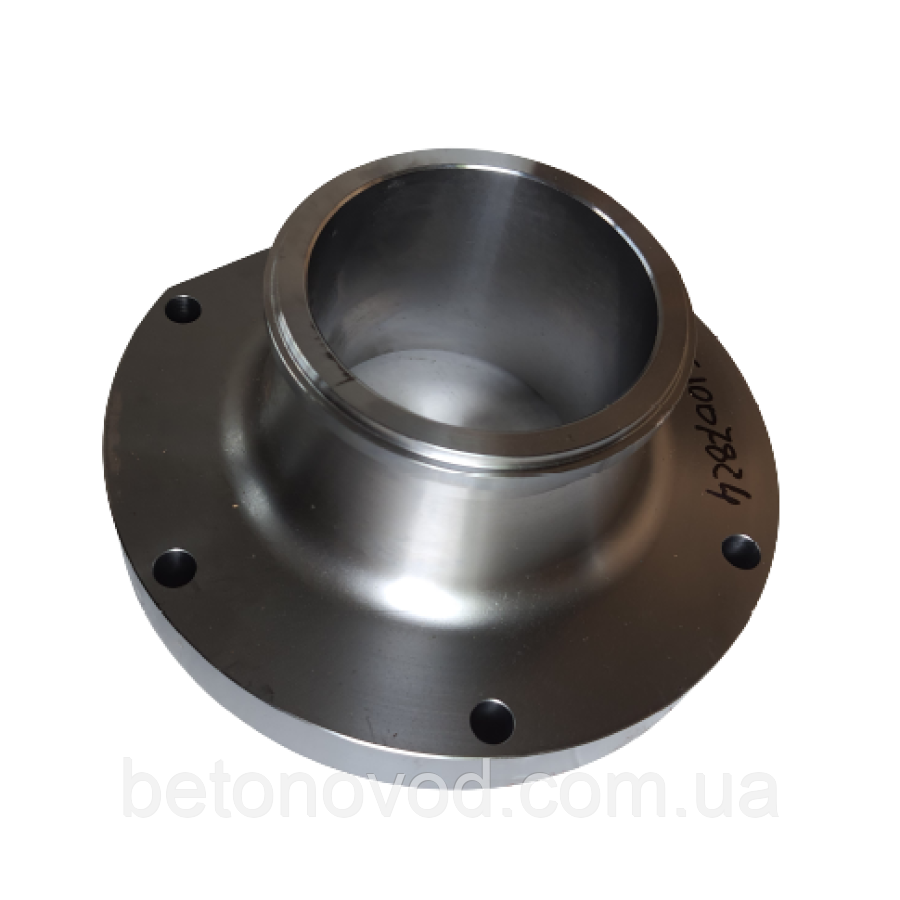

Сполучний фланець шиберу S7

Номер за каталогом S1007824.

Використовуються в бетононасосах із міксерами марки CIFA. Тип MAGNUM MK 28L, MAGNUM MK 32L. З вузлами, що качають, типу PB607 L/S7.



Сполучний фланець шиберу S7 CIFA

Сполучні фланці шиберу застосовуються на вихідному отворі шиберу в системах з S-подібним поворотним елементом ROCK. Основна їх функція – це з’єднання шибера зі сполучним патрубком бетоноводу. Виконують вони також функцію торцевих кришок задніх підшипникових вузлів. Сполучні фланці є елементами, через які йде потік бетону від поворотного шиберного елемента до сполучного патрубка. Тому їхній діаметр безпосередньо пов’язаний з діаметром випускного отвору шибера, а також вхідного діаметра сполучного патрубка бетоновода.

Через високий тиск, що переважає в цій зоні потоку бетону, зношування цих деталей є дуже суттєвим. Тому стан сполучних фланців повинен піддаватися частому контролю. Серед різного роду виконання сполучних фланців для різної техніки виділяються деталі, виготовлені з високоякісного сталевого лиття. Також часто зустрічаються комплектуючі виконані у двошаровому варіанті або варіанті деталей, підданих індукційному загартування.

Фланці шиберу

Шибер бетононасосу – це важлива деталь в устаткуванні для транспортування бетонної суміші. Шибер є «серцем» усієї системи бетононасосу. Він завжди інтегрований з робочими циліндрами бетононасосу та об’єднаний із завантажувальним бункером. Незалежно від своєї будови його робота полягає в поділі бетону, що висмоктується з бункера, від бетону, що нагнітається в бетоновод бетононасосу. Конструктивно поворотний шибер в бетононасосі цє різновид клапана. Такий клапан перемикає потік бетону між двома робочими циліндрами і випускним патрубком шибера, з’єднаним у свою чергу з бетоноводом бетононасоса.

Ця вигнута деталь забезпечує з’єднання бункера бетононасоса та гільзи бетононасоса, дозволяючи бетонній суміші переміщатися з бункера в гільзу і далі у потрібному напрямку. Шибер бетононасоса має ключове значення у процесі розподілу бетону, оскільки він дозволяє контролювати потік бетонної суміші та регулювати швидкість її руху. Це особливо важливо при роботі на будівельному майданчику, де необхідно дозувати розчин і розподіляти його по певних ділянках. Крім того, шибер бетононасоса має високу міцність та довговічність. Це робить його надійним та ефективним інструментом для роботи з бетоном. Він виготовляється з якісних матеріалів, які забезпечують стійкість до корозії, зношування та інших негативних впливів. Використання шиберу бетононасосу – це необхідна умова для ефективної роботи з бетоном на будівельному майданчику.



Ви можете зустріти інші назви цього виробу: сполучний фланець шиберу CIFA, сполучний фланець шиберу S7, соединительный фланец шибера S7 CIFA, соединительный фланец шибера S7, соединительный фланец шибера CIFA, сполучний фланець шиберу бетононасосу CIFA, соединительный фланец шибера бетононасоса.
