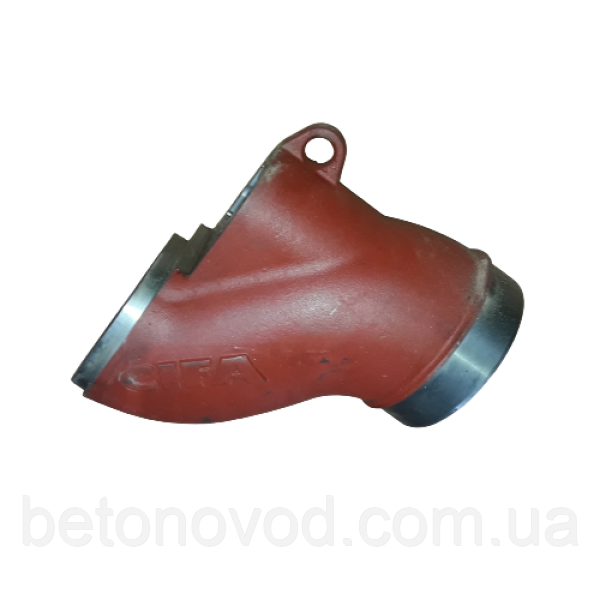

Шибер бетононасосу S-подібний без валу

Відповідає оригінальному номеру Cifa S1007800.

Встановлюється на стаціонарні бетононасоси і автобетононасоси CIFA.

Входить в комплектацію качаючих вузлів бетононасосів.

Технологія S – клапана бетононасосу

Застосування технології S-клапана при виготовлені нагнітаючого клапана (шибера) бетононасосу дозволяє перекачувати бетон з вищим тиском, що забезпечує більшу продуктивність при роботі на великих висотах. Одночасно знос S-клапанного насоса нижчий, що робить експлуатаційні витрати значно меншими.

Крім знижених експлуатаційних витрат, робота насоса також стає більш комфортною. Завдяки замкнутому контуру насоса S-клапана, насос і бетонопровід можна легко очистити, просто накачуючи воду замість бетону. Такі насоси також можуть здійснювати зворотне перекачування, що допомагає уникнути засмічення трубопроводів без необхідності їх розбирання для очищення.

Технологія S-клапана нагнітаючого насосу вже довела свою ефективність, як найекономічніший спосіб перемикання з одного циліндра подачі на інший. Це переваги одностороннього зносу та можливість регулювати зазор між окулярною пластиною (шиберною броньованою пластиною) і кільцем зносу, що робить технологію S-клапана найбільш економічним рішенням.

Там, де потрібно перекачувати надзвичайно жорсткі та абразивні суміші бетону, бетононасоси з S-подібною передавальною трубкою є надзвичайно ефективними у вертикальній і горизонтальній подачі.

S – подібний клапан бетононасосів

Шибер бетононасосу S-подібний є першим вибором для будівельних галузі, що дозволив досягти тиску бетону понад 85 бар. Це особливо необхідно та корисно для великих відстаней перекачування через стаціонарні трубопроводи для подачі бетону.

Клапан S-подібний спеціально розроблений для суворих умов експлуатації, тривалого терміну застосування та високого тиску бетону. Це дозволяє уникнути тривалих інтервалів обслуговування та призводить до підвищення надійності та ефективності бетоноподаючої машини.

Технологія виготовлення S-клапана

S-подібна труба, що складає основу шибера, виготовлена ​​з товстостінної спеціальної литої сталі. Вона призначена для важкого абразивного бетону. Транспортна трубка S-Valve справляється з бетоном, який важко перекачувати, таким як в’язкий гідробетон, суміші з подрібненого кварцу, граніту або базальту з консистенцією до K1 і розміром зерна до 63 мм. Пластина для окулярів встановлена ​​в бункері до отворів, які ведуть до циліндрів подачі.

Кільце зносу закріплено на вхідному отворі труби S подібного шибера, а тягове кільце розташоване між зносостійким кільцем та вхідним отвором S-подібної трубки передачі. Через дію дуже абразивних сумішей ця трьохкомпонентна система піддається багатьом різним типам навантажень і зношувань під час роботи бетононасоса:

• стирання ковзання на обох контактних поверхнях деталей, що контактують з бетоном та між собою;
• зношення від вибухового струменя на зовнішніх краях кільця зносу та внутрішніх краях отворів на окулярній пластині;
• ударна напруга в площині розділення, між окулярною пластиною і кільцем зносу;
• стирання від руху бетону на отворах окулярної пластини та накладного кільця.

Запобігання зносу шибера бетононасосу

У разі зносу S-подібної трубки через тертя об окулярну пластину накладне кільце автоматично оптимально ущільнює систему. Це запобігає витоку з бетонних ліній цементного «молочка» через дрібні щілини, спричинені абразивною природою бетону, і таким чином зменшує небезпеку закупорювання. Це накладне кільце автоматично компенсує знос і утворює ущільнення. Це забезпечує рівномірне зношування деталей і, отже, подовжує термін експлуатації цього вузла. Великі об’єми робочих циліндрів зменшують кількість ходів і, отже, знос. Зони з високим зносом особливо захищені хромуванням, торцевим зварюванням або загартованими вставками.

Клапан S класу бетононасосу має дуже мало деталей, що зношуються. Всі частини S-подібного клапану легко замінити, як і сам клапан. Бункер залишається змонтованим, коли кілька зношуваних частин потребують заміни. Гідравлічні та нагнітаючі бетонподаючі циліндри знаходяться поза зоною бетонування та залишаються чистими.

_____________________

Використання бетононасосів має багато переваг, які допомагають ефективному та продуктивному будівництву, а шибер бетононасоса сприяє цьому. Вони дозволяють зекономити час, зусилля та ресурси, а також забезпечують якісне розподілення бетону на будівельному майданчику.
