Секрети Довговічності Бетононасосів: Як Комплект Ущільнення Schwing DN220 Рятує Ваше Обладнання від Простоїв

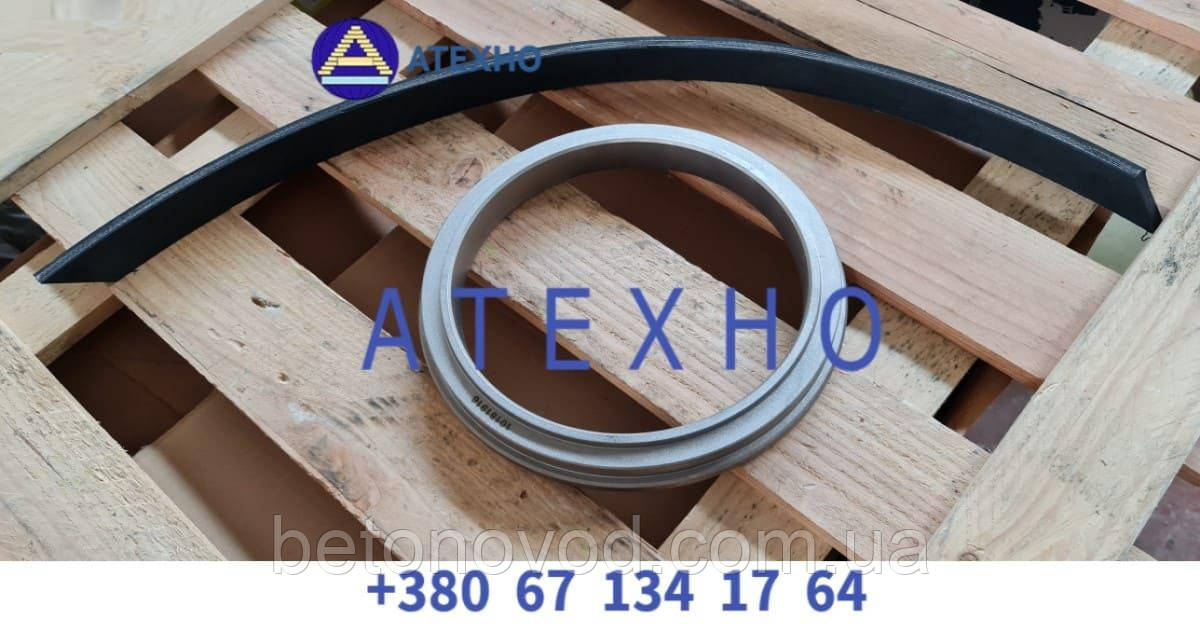

Комплект ущільнення Schwing DN220: обрізне кільце та гумове ущільнення

Комплект Schwing 10181916 + Schwing 10181917 — це сервісний комплект ущільнення Schwing DN220, що містить дві ключові деталі: обрізне кільце (арт. 10181916) та ущільнювальну пружину стискання (арт. 10181917). Разом вони забезпечують ефективну, довговічну й надійну роботу вузла перемикання подачі бетонної суміші у бетононасосах Schwing з системою S‑шибера (S‑valve).

🔍 Для чого цей комплект

S‑шибер — це основний розподільчий елемент у конструкції бетононасоса, який переключає потік бетонної суміші між двома поршневими камерами. У момент дотику труби до зносостійкої плити виникає критична зона тертя та тиску. Саме тут потрібні обрізне кільце DN220 Schwing та ущільнювальне кільце, яке в офіційній термінології називають «пружиною стискання».

Обрізне кільце створює щільний контакт із поверхнею плити, запобігаючи витоку суміші та водночас витримуючи значні механічні навантаження. У той же час пружина стискання (насправді — еластичний ущільнювальний елемент з армованої гуми або поліуретану) забезпечує необхідний тиск і стабільну посадку кільця протягом усього робочого циклу.

⚙️ Технічні параметри

• Розмір: DN 220

• Матеріал: карбід вольфраму

• Твердість: > HRA 86

• Міцність на стиск: ≥ 2500 Н/мм²

• Орієнтовний ресурс: до 30 000 м³ перекачаного бетону

• Функція: герметизація та захист розподільчого вузла від зносу

• Тип: еластичне ущільнювальне кільце

• Матеріал: гума/поліуретан з армуванням

• Функція: постійне притискання кільця до зносостійкої плити, компенсація зносу та вібрацій

🔄 Як працює ця система

Під час роботи насос постійно переключає потік бетону з одного циліндра в інший за допомогою S‑шибера. У зоні контакту з плитою утворюється тиск і тертя, які могли б швидко вивести з ладу звичайні ущільнення. Але в конструкції Schwing використовується обрізне кільце з надтвердого матеріалу, яке ріже та зчищає залишки суміші, а також захищає поверхню вузла.

А щоб забезпечити довготривалий і стабільний контакт, ущільнювальна пружина (гумове кільце) притискає ріжучий елемент до плити, компенсуючи поступовий знос і вібрації. Це аналогічно тому, як у гальмівній системі автомобіля колодка щільно прилягає до диска, навіть коли частина матеріалу вже стерта.

✅ Переваги встановлення комплекту

• Висока зносостійкість в умовах агресивного середовища

• Надійна герметизація навіть при високому тиску

• Тривалий ресурс експлуатації

• Простота в обслуговуванні та заміні

• Повна сумісність із моделями бетононасосів Schwing DN220

Комплект Schwing 10181916 + Schwing 10181917 — це надійне рішення для тих, хто працює у важких умовах та хоче уникнути простоїв обладнання. Регулярне технічне обслуговування із заміною цього вузла гарантує ефективну та безпечну подачу бетонної суміші на будівельному майданчику.
